Instrucciones de instalación

Procedimientos de montaje de los puntos de anclaje PA-10 y PAD-20 sobre cada tipo de soporte

Cada punto de anclaje Tecton Safety se instala con un procedimiento validado según el soporte: hormigón, ladrillo, estructura metálica, cubiertas de chapa o panel sándwich y cubiertas de teja. Consulta el resumen de cada montaje y descarga el plano en PDF. Para soportes que lo requieran, disponemos de accesorios de montaje específicos.

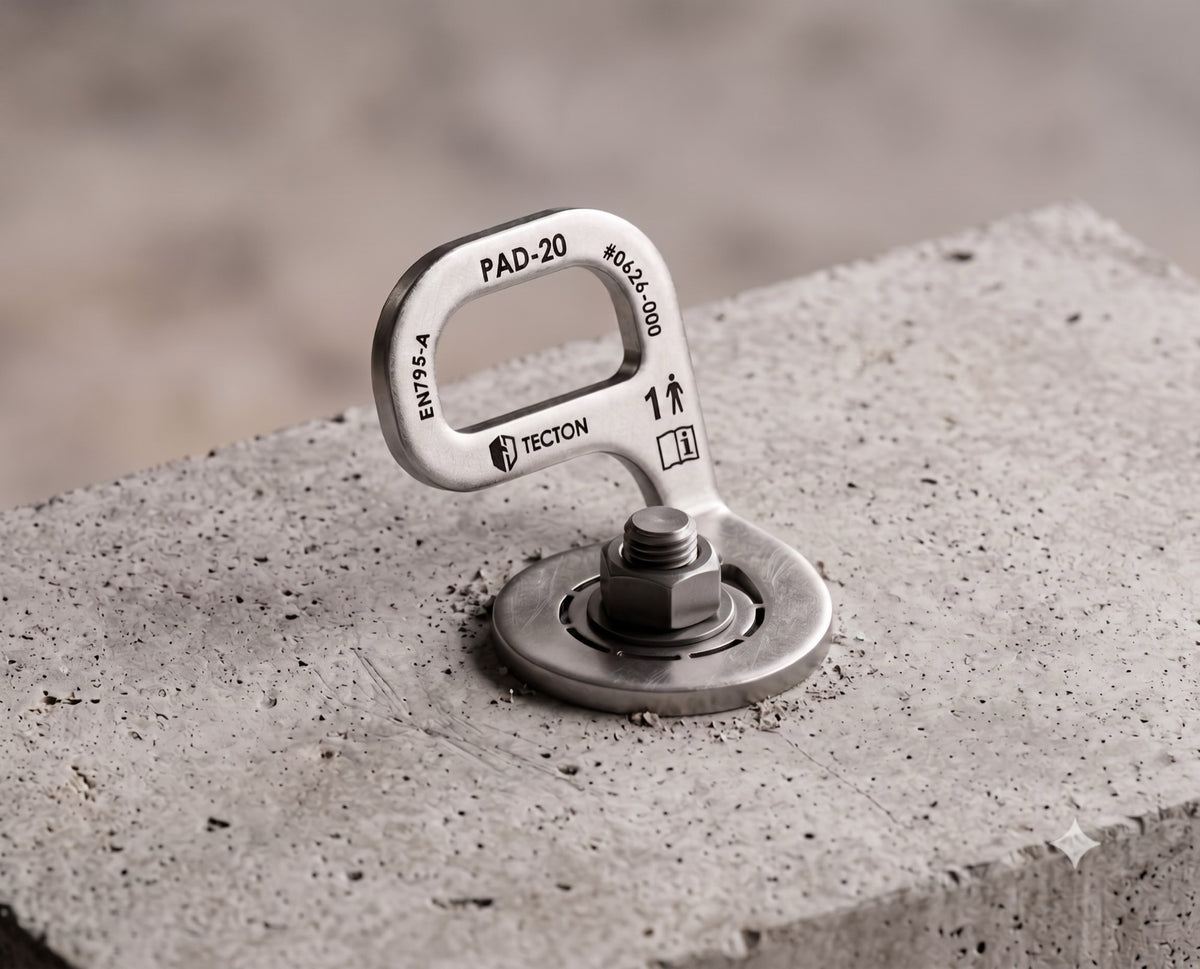

PAD-20 instalado sobre hormigón armado con tornillo M12 Montaje 1

Anclaje directo sobre hormigón

Soporte
Hormigón armado no fisurado, calidad mínima C30/35
Componentes
PA-10 o PAD-20 directamente sobre el soporte
Fijación
1 taco M12 (mecánico, roscado o químico) con resistencia > 15 kN
Resumen del procedimiento
  1. Realizar el taladro e instalar el taco según las instrucciones de su fabricante. Limpiar bien el taladro y respetar el tiempo de curado de los anclajes químicos.
  2. Instalar el punto de anclaje PA-10 / PAD-20 sobre el taco.
  3. Verificar el par de apriete recomendado por el fabricante del taco. Valores generales: PA-10 con M12 inox A2-70 → 35 Nm; PAD-20 con M12 inox A2-70 y tuerca autoblocante → 20 Nm.

El montaje con un solo taco M12 únicamente es válido en hormigones armados no fisurados de calidad C30/35 o superior. Se recomienda ensayo con extractómetro.

SDM-10 soporte de refuerzo para fijación de puntos de anclaje sobre pared de ladrillo Montaje 2

Pared de ladrillo u hormigón con base SDM-10

Soporte
Muro de ladrillo o de hormigón donde un único taco no alcanza la resistencia exigida
Componentes
PA-10 o PAD-20 + soporte de refuerzo SDM-10
Fijación
2 tacos M10/M12 separados 140-180 mm + tornillo avellanado M12x25 A2-70
Resumen del procedimiento
  1. Realizar los taladros para cada taco e instalarlos según las instrucciones del fabricante (mecánicos, roscados o químicos, resistencia del conjunto > 15 kN).
  2. Instalar el punto de anclaje sobre la base SDM-10 mediante un tornillo avellanado M12x25 mm A2-70.
  3. Instalar el conjunto SDM-10 + anclaje sobre los tacos ya fijados al muro.
  4. Verificar el par de apriete recomendado por el fabricante del taco. Valores generales: PA-10 → 35 Nm; PAD-20 con tuerca autoblocante → 20 Nm.

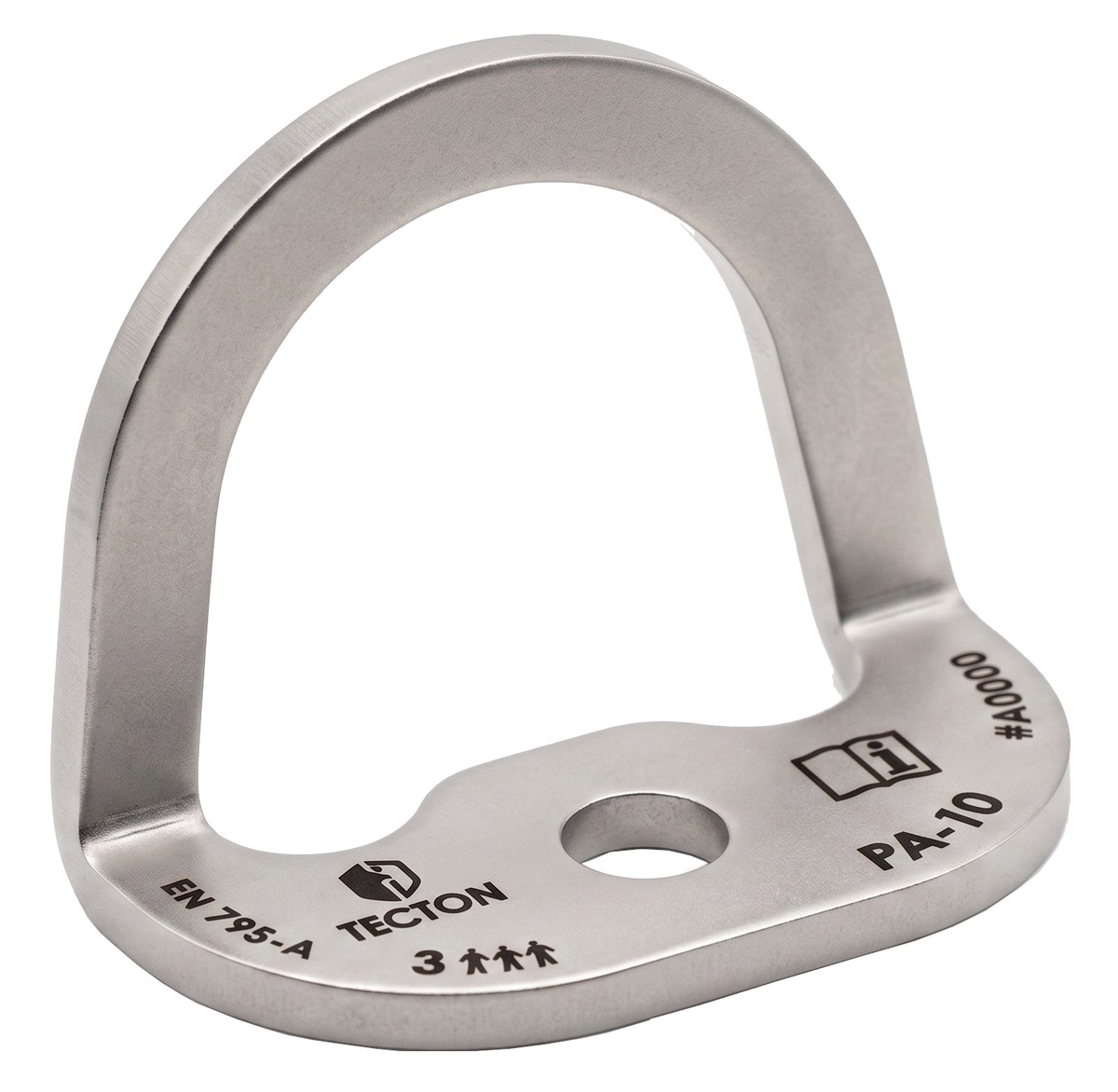

PA-10 Punto de anclaje fijo Montaje 3

Estructura metálica

Soporte
Estructura de acero con espesor mínimo 6 mm
Componentes
PA-10 o PAD-20 directamente sobre la estructura
Fijación
Taladro pasante Ø12,5-13 mm + tornillo M12 A2-70 con arandela y tuerca de bloqueo (o fijador de rosca)
Resumen del procedimiento
  1. Realizar el taladro pasante para el tornillo hasta Ø12,5-13 mm.
  2. Instalar el punto de anclaje mediante un tornillo pasante M12 A2-70. Usar arandela de bloqueo, tuerca de bloqueo o fijador de rosca para asegurar la tuerca.
  3. Verificar el par de apriete. Valores generales: PA-10 → 35 Nm; PAD-20 con tuerca autoblocante → 20 Nm.

El instalador debe verificar que la resistencia de la estructura y de la fijación es superior a 15 kN.

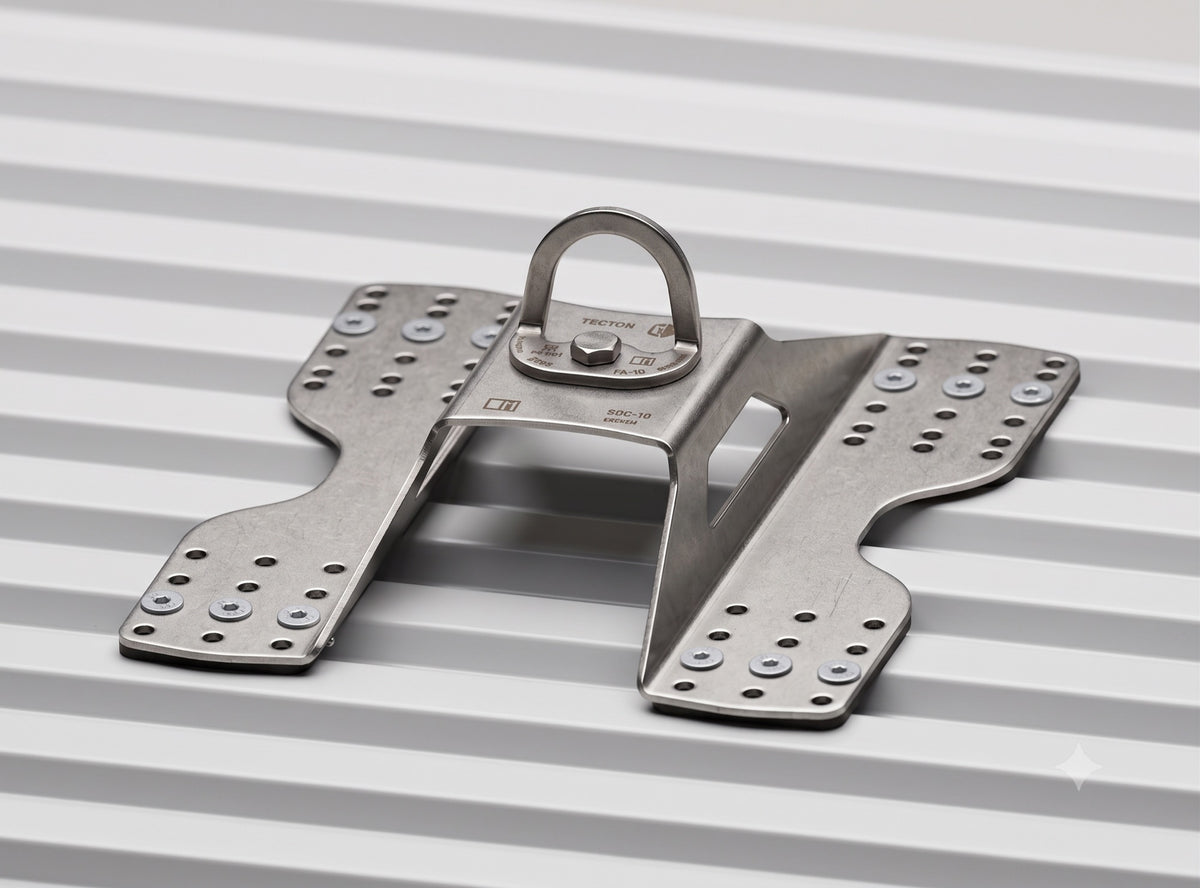

Soporte SDC-65 con punto de anclaje PA-10 instalado sobre cubierta de chapa grecada Montaje 4

Cubierta de chapa grecada con base SDC-65

Soporte
Chapa grecada de acero, espesor > 0,5 mm
Componentes
PA-10 o PAD-20 + soporte deformable SDC-65
Fijación
12 remaches S-Trébol WP Ø7,8 mm de aluminio (RE52) + adhesivo EPDM en las 4 patas
Resumen del procedimiento
  1. Pegar los adhesivos de espuma EPDM como aislante e impermeabilización en las 4 patas de la base.
  2. Montar el punto de anclaje sobre la base con la tornillería M12 A2-70 suministrada (PA-10 → 35 Nm; PAD-20 con tuerca autoblocante → 20 Nm).
  3. Plantear la base sobre las grecas de la cubierta y escoger el juego de taladros que quede centrado en las grecas.
  4. Taladrar los 12 agujeros pasantes a través de la base, del EPDM y de la chapa con broca de Ø8,75 mm.
  5. Colocar los 12 remaches en los taladros y remachar, preferiblemente con herramienta eléctrica calibrada para este tipo de remache.

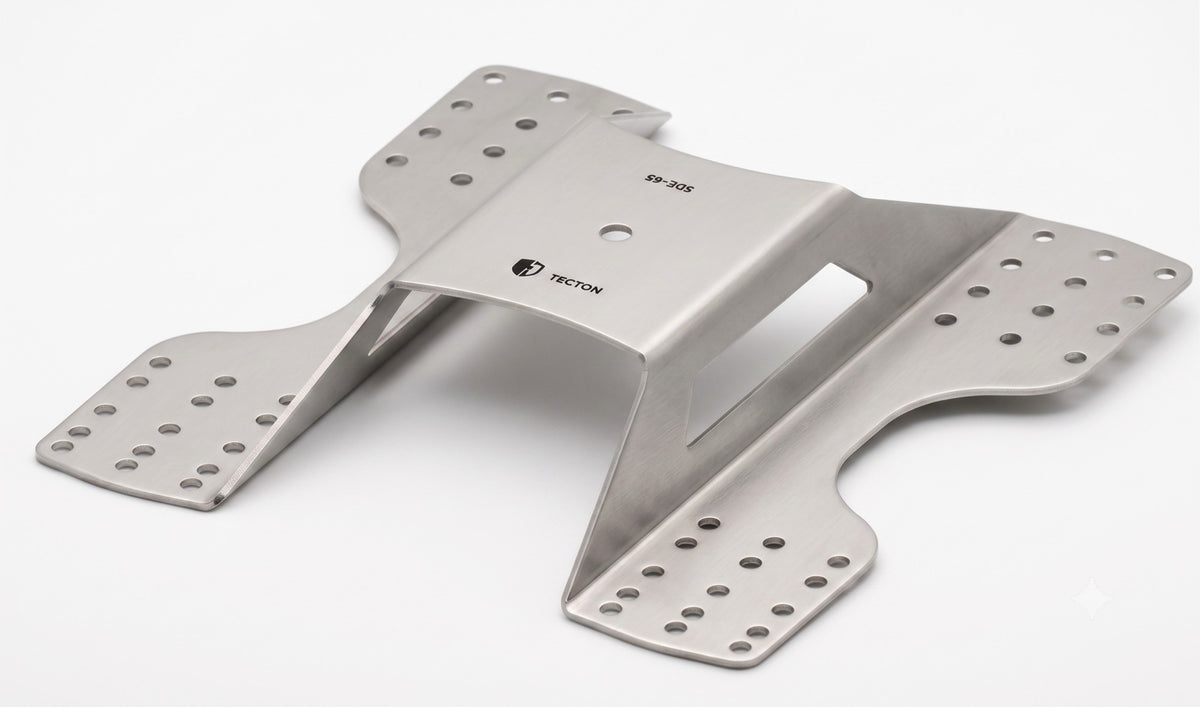

SDC-65 soporte deformable remachable para cubiertas de chapa y panel sándwich Montaje 5

Panel sándwich con base SDC-65

Soporte
Panel sándwich con chapa superior de acero, espesor > 0,5 mm
Componentes
PA-10 o PAD-20 + soporte deformable SDC-65
Fijación
12 remaches S-Trébol Ø7,7 mm de aluminio (RT12) + adhesivo EPDM en las 4 patas
Resumen del procedimiento
  1. Pegar los adhesivos de espuma EPDM en las 4 patas de la base.
  2. Montar el punto de anclaje sobre la base con la tornillería M12 A2-70 suministrada (PA-10 → 35 Nm; PAD-20 con tuerca autoblocante → 20 Nm).
  3. Plantear la base sobre el panel y escoger un juego de taladros centrado en las grecas y alejado del centro de la base.
  4. Taladrar los 12 agujeros pasantes a través de la base, del EPDM y de la primera chapa del panel con broca de Ø8,75 mm (solo la chapa superior).
  5. Colocar los 12 remaches y remachar con herramienta eléctrica calibrada.

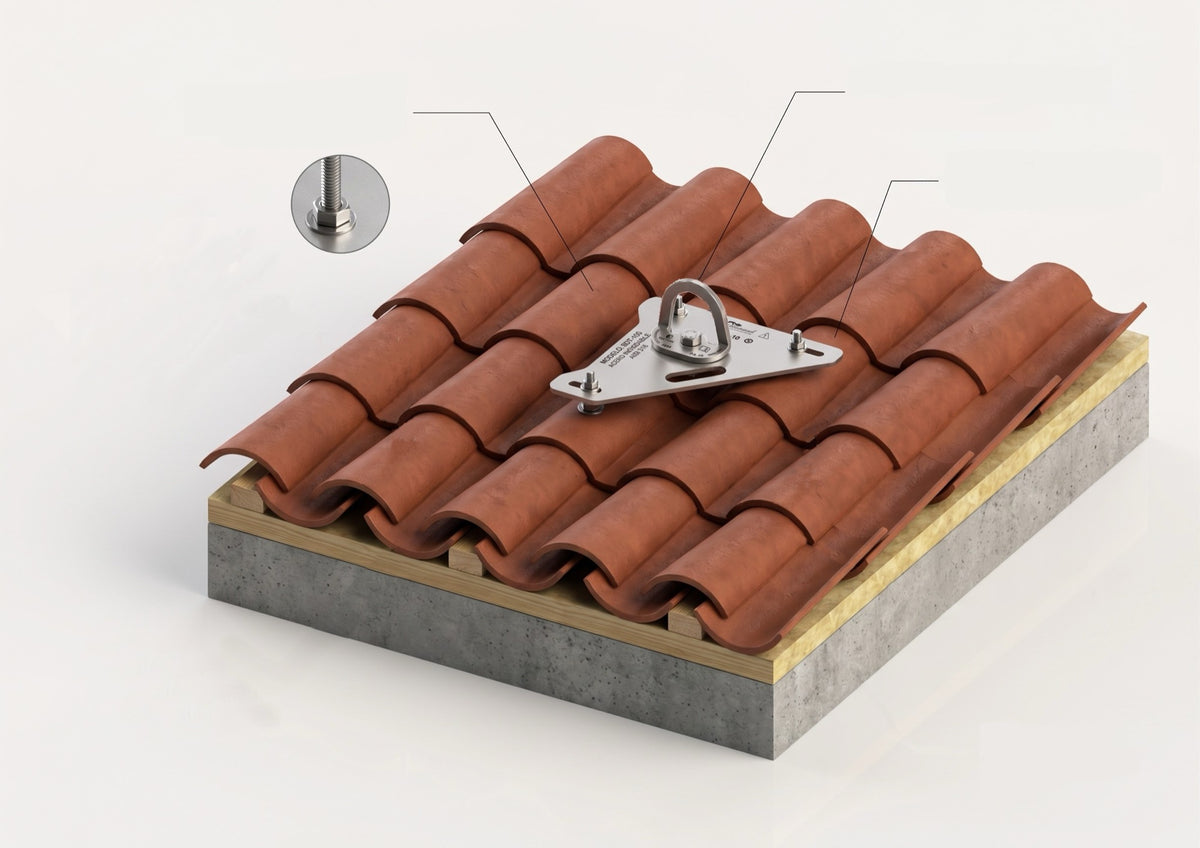

Esquema de montaje del soporte SDT-100 con punto de anclaje PA-10 sobre cubierta de teja con forjado Montaje 6Novedad

Cubierta de teja cerámica con base SDT-100

Soporte
Cubierta de teja cerámica con forjado (espesor de forjado ≥ 120 mm)
Componentes
PA-10 o PAD-20 + soporte SDT-100
Fijación
3 tacos químicos M12 con tamiz de gran profundidad hasta el forjado + tornillo hexagonal M12x25 A2-70
Resumen del procedimiento
  1. Realizar los taladros para cada taco e instalarlos según las instrucciones del fabricante. Se recomiendan tacos químicos con tamiz de gran profundidad: es necesario llegar al forjado y profundizar al menos 120 mm. Respetar el tiempo de curado.
  2. Instalar el punto de anclaje sobre la base SDT-100 mediante un tornillo hexagonal M12x25 mm A2-70.
  3. Instalar el conjunto SDT-100 + anclaje sobre los tacos ya fijados, dejando un vuelo de 20-40 mm de varilla roscada por encima de las tejas.
  4. Verificar el par de apriete recomendado por el fabricante del taco (PA-10 → 35 Nm; PAD-20 con tuerca autoblocante → 20 Nm).

Sistema novedoso que permite instalar el anclaje sin desmontar la cubierta.

Vídeos de instalación

Estamos preparando vídeos paso a paso de instalación y uso de cada sistema. Mientras tanto, descarga los planos de montaje en PDF o contacta con nuestro equipo técnico.
